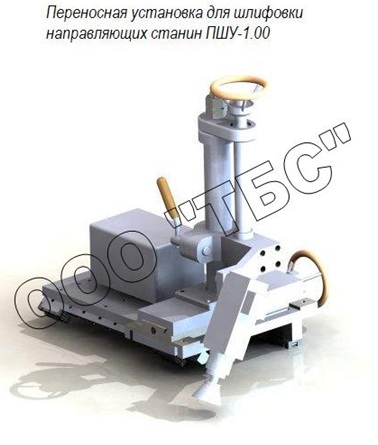

Шлифовка станин без демонтажа

Обработка направляющих с помощью переносных приспособлений

Обработка направляющих с помощью переносных приспособлений. При этом способе направляющие станков можно обрабатывать строганием, фрезерованием, шлифованием и протягиванием. Широкое распространение получил метод шли­фования станин.

Переносные приспособления применяют обычно для обработки направляю­щих тяжелых станков, имеющих большую длину, которые нельзя обработать на имеющемся оборудовании.

Обработка направляющих станин токарного станка. При ремонте станин токарных станков наиболее распространенных типов базой для перемещения приспособлений в большинстве случаев служат напра­вляющие задней бабки ремонтируемого стенка.

При значительном износе направляющих задней бабки они не могут служить базой. В этих случаях (сравнительно редких) вместо подушки задней бабки в ка­честве основания для приспособления используют плиту, перемещающуюся по вер­шинам призматических направляющих станин (рис. 1). При этом предвари­тельно по линейке производится шабрение вершин призм 1 и боковых плоско­стей 2.

Крупные токарные и револьверные станки часто имеют плоские направляю­щие, общие для салазок суппорта и задней бабки (револьверной головки). Для обработки таких направляющих с помощью переносных приспособлений прихо­дится прибегать к созданию искусственных оперативных баз, по которым переме­щают основание под приспособление. Иногда в качестве таких баз выбирают уз­кие полосы на самих направляющих, которые отшабривают вручную.

Обработка направляющих станин расточных, про­дольно-строгальных и других станков. При исправлении станин станков, относящихся к 3-й группе, за базы принимают плоскости 1 и 2 (рис. 2). В отдельных случаях, когда из-за большого износа основных направ­ляющих в результате опускания стола подверглись износу также и поверх­ности 1, в качестве базы можно использовать поверхности 3.

На рис. 3 показано применение промежуточных элементов (установочных плит) для приспособлений при обработке направляющих станин разной конструкции. При проектировании установочной плиты приспособления не всегда сле­дует стремиться к ее универсальности. Часто выгоднее изготовить простую плиту, специально предназначенную для данного станка, чем приспосабливать имеющуюся плиту другого назначения. Рабочие аппараты (строгальный, шли­фовальный) крепят на плите так, чтобы было удобно обработать большую часть станины. Однако участок станины, закрываемый плитой, остается необработан­ным. Поэтому, когда станина исправлена, переставляют рабочий аппарат на другой край плиты и шлифуют оставшийся необработанным участок станины. Пружинный упор для переключения возвратно-поступательного движения также переносят и укрепляют на станине в соответствующем месте.

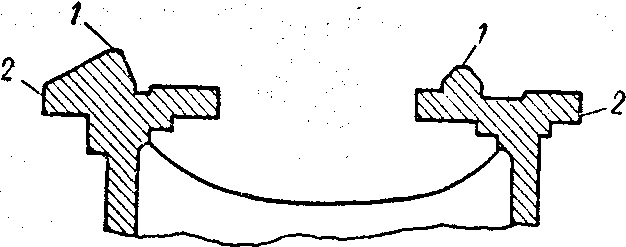

Рис. 1. Поверхности направляющих токар­ного станка, используемые как база при об­работке рабочих поверхностей с помощью переносного приспособления

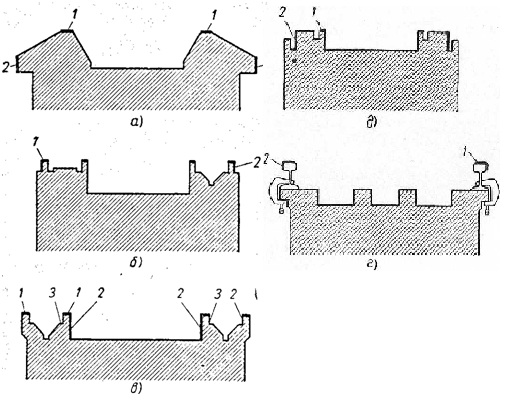

Рис. 2. Поверхности, принимаемые за базы при исправлении направляющих станин 3-й группы: а — у станин рас­точного станка; б, в, д — у станин про­дольно-строгальных станков; г — при­менение рельсов в качестве искусствен­ной оперативной базы при исправлении станины крупного токарного станка

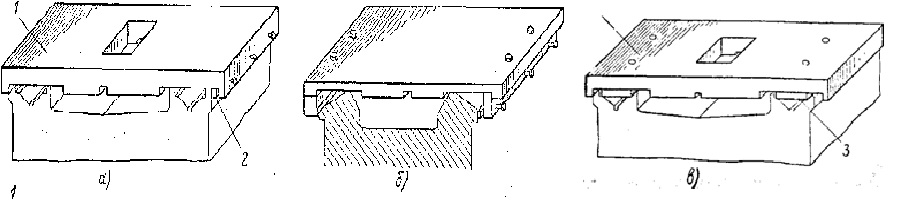

Рис. 3. Промежуточные элементы (плиты) для приспособлений: а — базирование по верхним обработан­ным, неизношенным поверхностям и по боковым поверхностям ста­нины продольно-строгального стан­ка; б — базирование по вершинам призм и боковым обработанным по­верхностям; в — настройка для вос­становления изношенных верхних базовых поверхностей; 2 — плита; 2 — компенсирующая планка; з —промежуточные планки, опирающиеся нижние обработанные неизнашиваемые участки направляющих
