Пластиковая кабеленесущая цепь серии MONO

Цена: договорная

Количество товаров на складе: под заказ

Модель: 0625

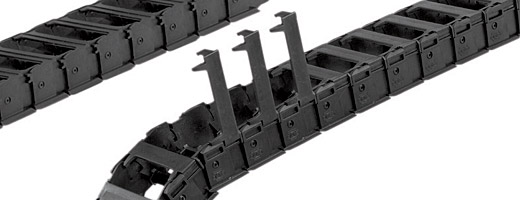

Неоткрываемые и открываемые цепи со скобами на петлях

Тип	h_i, мм	B_i, мм	Максимальная длина неподдерживаемого перемещения , м	Динамические характеристики неподдерживаемого перемещения
Тип	h_i, мм	B_i, мм	Максимальная длина неподдерживаемого перемещения , м	Скорость перемещения , м/с	Ускорение перемещения, м/с²
0625.22/.40/.42	34	65-108	130	8	40
0625.23/.43	34	65-108	130	8	40
0625.x5	42	65-169	130	8	40

ТИП 0625.22 /.40 /.42 - закрытая направляющая.

ТИП 0625.23 /.43 - шарнирные опоры, открывающиеся наружу.

ТИП 0625.25 /.45 /.55 /.65 /.75 - шарнирные опоры, открывающиеся наружу большой вместимости.

Тип	0625.22/.40/.42	0625.23/.43	0625.25/.45/.55/.65/.75
Длина звена,мм	62.5	62.5	62.5
Радиусы изгиба,мм	75*	90	90
	90	125	125
	125	150	150
	200	200	200
	300	250	250
		300	300
Максимальная самоподдерживаемая длина, м	2.0	2.0	2.0
Максимальная длина , м	130	130	130
Высота звена, мм	34	34	42

h_i- внутренняя высота кабеленесущей цепи;
B_i - внутренняя ширина кабеленесущей цепи.

hg – общая высота цепи
KR – радиус изгиба

Точка соединения

F – узловая (неподвижная) точка

M – поводок (подвижная точка)

Исполнение

A – внешнее подключение

I – внутреннее подключение
